Asortyment
Podstawowe wykonanie zapalników pokazuje GALERIA ZAPALNIKÓW.

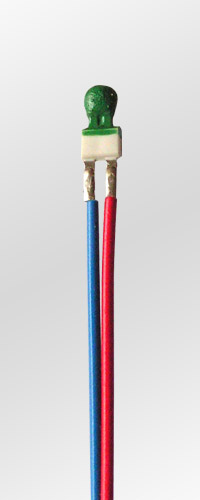

Najprostszy zapalnik składa się z główki i przewodu – rys. Nr. 2. i rys. Nr. 22.

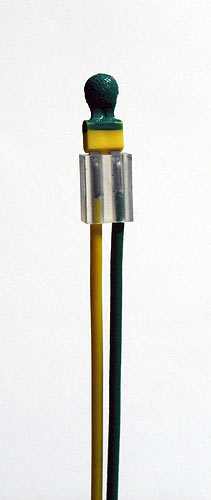

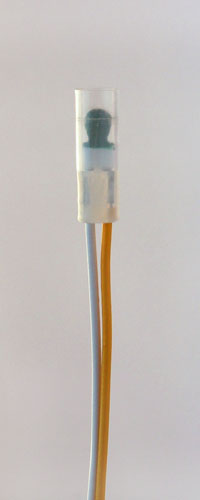

Wadą tego typu zapalnika jest możliwość niepożądanego zwarcia stopek główki. Dlatego używa się kaptur ochronny. Z powodu małego rozmiaru pożądany jest kaptur ochronny Nr. 5. Kapturki te dają się łatwo wsunąć do rurki komunikacyjnej.

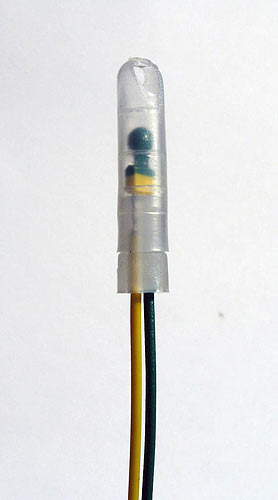

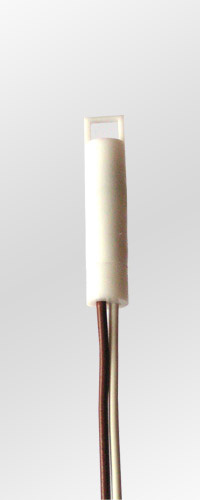

Całą główkę można do wyboru chronić kapturem, co dodatkowo jest antystatyczną osłoną plastykową. Kaptur nadaje kierunek zapłonu i też chroni główkę przed uszkodzeniem w trakcie montażu.
Najczęściej używany jest:
Główka może mięć opór elektryczny 0,48 do 0,60 Ω (zapalnik o niskiej oporności) lub 1,5 do 1,9 Ω (zapalnik o średniej oporności) .

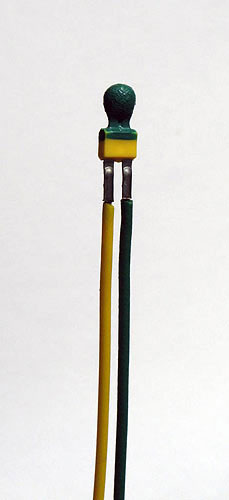

Zapalniki o średniej oporności są oznaczone jako Typ Nr. 2. Zapałnik o niskiej oporności jest Typ Nr. 22. Zielone główki mają zapłon typu iskry. Główka Nr. 2 odróżnia się od główki Typ Nr. 22 kolorem nośnika główki. Zapalnik o średniej oporności ma żółty nosiciel i zapalnik o niskiej oporności ma biały nosiciel.

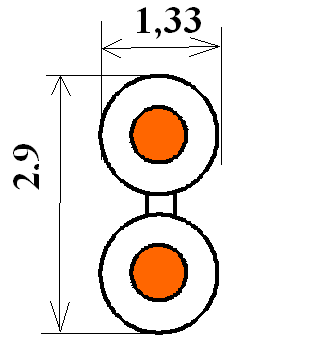

Miedziany przewód doprowadzający móże być w wykonaniu KLASYCZNYM, więc tworzony z dwóch odrębnych żył przewodów lub w wykonaniu DWUŻYŁOWYM. Rysunek przewódu podwojnego znajdu się tutaj.
Wykonanie klasyczne może być wykonane ocynowanym drutem stalowym. Drut stalowy jest twardszy, więc się stosuje tam, gdzie jest konieczne, żeby profilowany drut pozostał w pożądanym kształcie. Podstawowe dane techniczne przywodów są umieszczone na stronie Informacje techniczne.

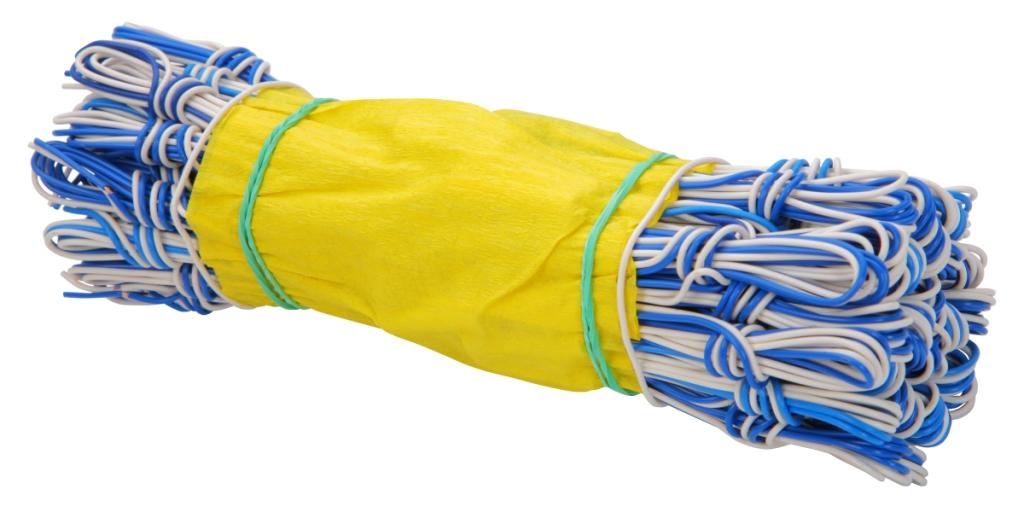

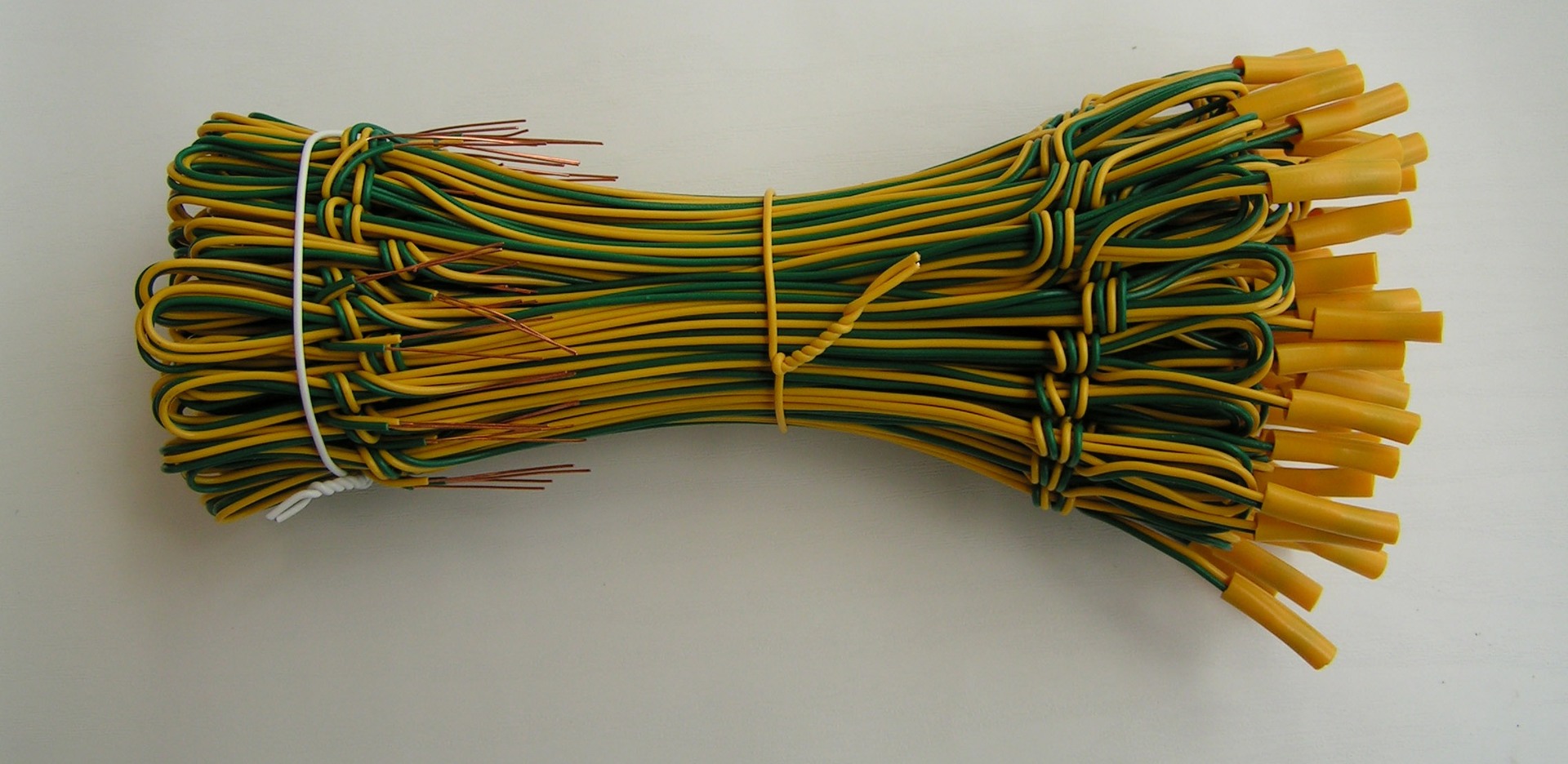

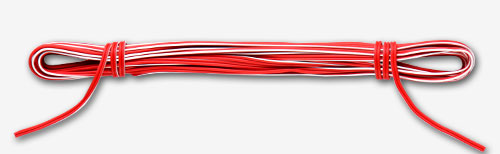

Zapalnik może być wykonany o dowolnej długości przywodów doprowadzających. Przewody doprowadzające w prostym kształcie wykonujemy o długości od 10 cm do 99 cm (np: 18 cm, 30 cm jak również 77 cm). Zapalniki z przewodami 1 m, 1,5 m, 2 m, 2,5 m, 3 m, 4 m, 5 m lub dłuższe mają przewód skręcony w pętlę. Zapalniki dostarczamy wwiązkach.
Najczęściej stosowane kolory KLASYCZNYCH przywodów to: biały, czerwony, niebieski, zielony, żółty i czarny. Przewody dwużyłowe proponujemy w kolorach żółtym lub czerwonym, gdzie na jednej z żył jest biały prążek.

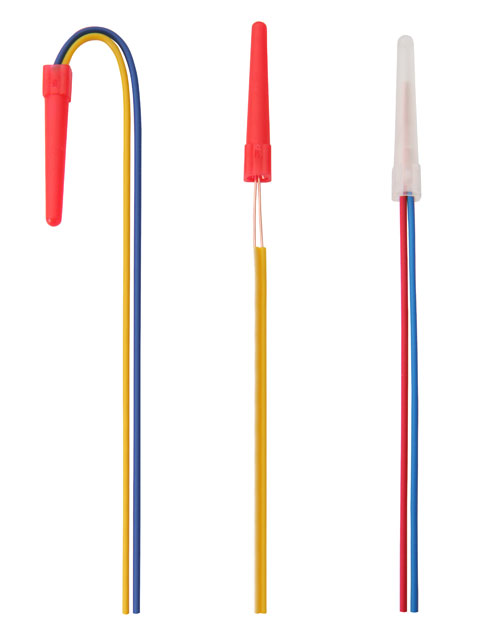

Końce przywodów KLASYCZNEGO i PODWóJNEGO mogą być wykonane :

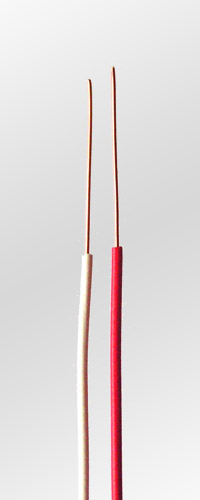

- Odizolowane do długości 5 cm

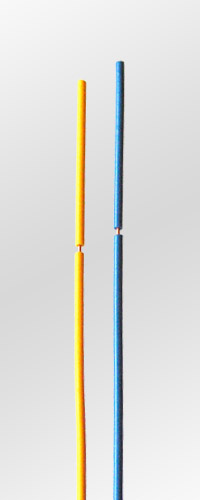

- Częściowo odizolowane do długości 3,5 cm - izolacja jest tylko nacięta z podciągnięciem izolacji o 1 mm

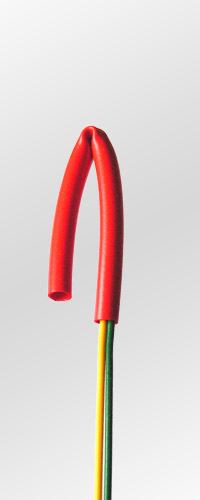

- Zwierana za pomocą rurki izolacyjnej z PVC

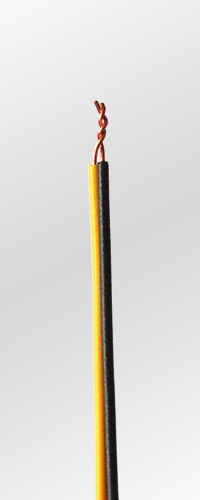

- Zwierana przez skręcenie
- Zwierana specjalnym zwieraczem

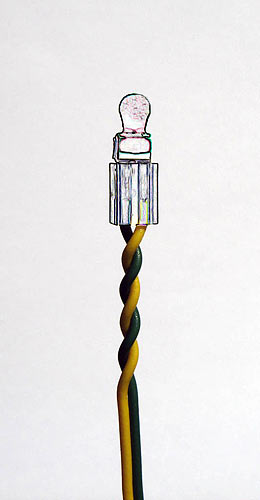

Też można pod kapturem przywody skręcić, jak wyobraziono na ryc. Nr.18. W ten sposób się przywody doprowadzające pod główką wzmacniają.
Można kontynuować POPYTEM.
